Rs/Rsh 引起的 FF 损失分析工具

📥 输入 J-V 数据

面积 (cm²) 光强 (mW/cm²) 电流单位

上传 Excel (.xlsx/.xls)

🔬 全部参数

📊 J-V 曲线关键参数

🔬 两二极管模型拟合参数

📉 FF 损失分解

🎯 FF 损失分解

图2: FF_J01 → FF₀ → FF

图5: FF 损失分解（饼图）

图3: Pmax 电压分量（Rs 压降）

图4: Pmax 电流分量（Rsh 分流）

📚 方法与公式

双二极管模型：
J = J_ph − J₀₁[exp{q(V+JR_s)/kT}−1] − J₀₂[exp{q(V+JR_s)/n₂kT}−1] − (V+JR_s)/R_sh

FF_J01 (Lambert W 精确解)：
z = exp(1 + qV_oc/kT)， FF_J01 = (kT/qV_oc) · (W[z]−1)² · exp(W[z]−1) / (exp(qV_oc/kT)−1)

Khanna FF 损失分解链：
FF_J01 − ΔFF_J02 = FF₀ = ΔFF_Rs + ΔFF_Rsh + FF

其中：
ΔFF_Rs = J_max²R_s / (V_ocJ_sc)
ΔFF_Rsh = (V_max + J_maxR_s)² / (R_shV_ocJ_sc)
ΔFF_J02 = FF_J01 − FF₀

📎 参考文献

[1] A. Khanna, T. Mueller, R. A. Stangl, B. Hoex, and P. K. Basu, "A Fill Factor Loss Analysis Method for Silicon Wafer Solar Cells," IEEE Journal of Photovoltaics, vol. 3, no. 4, pp. 1170–1177, Oct. 2013. doi:10.1109/JPHOTOV.2013.2261316

[2] R. Sinton and A. Cuevas, "A quasi-steady-state open-circuit voltage method for solar cell characterization," in Proc. 16th Eur. Photovolt. Solar Energy Conf., Glasgow, U.K., 2000, pp. 1152–1155.

⚠️ 注意事项

① 方法适用条件（Khanna 2013 Section III）

适用于单结太阳能电池（硅、钙钛矿、CdTe 等）的 J-V 曲线分析；
串联电阻 R_s < 2 Ω·cm²（Rs 过大会使 FF₀ 公式近似失效）；
并联电阻 R_sh > 200 Ω·cm²（Rsh 过低时分流损失不再能用简单解析式估计）；
复合电流 J₀₂ < 10⁻⁷ A/cm²（J₀₂ 过大说明两二极管模型本身已不适用，需考虑更多复合机制）；
J-V 曲线应覆盖0 ~ V_oc 范围，且在 P_max 附近有足够数据点。

② 参考文献 Sinton & Cuevas 2000 如何计算 R_s 和 R_sh

R_s：利用 Suns-V_oc（准静态伪 J-V）曲线与实测 1-Sun J-V 曲线在相同电流密度 J_mp 下的电压差求得。原理：Suns-V_oc 曲线不受 R_s 影响，故伪电压 V_pseudo 比实测电压 V_measured 高出 R_s·J_mp，即 R_s = (V_pseudo − V_measured) / J_mp；
当只有常规 J-V 曲线而无 Suns-V_oc 数据时，行业内也用高电流区斜率近似：R_s ≈ −(dV/dJ)|_{J∈[0.75Jsc, 0.98Jsc]}；
R_sh：由暗态 J-V 曲线在 0 ~ 50 mV 低电压范围内的线性拟合斜率的倒数确定，即 R_sh = ΔV / ΔI。原理：极低正偏下二极管尚未开启，总电流几乎全部从 R_sh 支路流过，曲线呈线性；
如果只有光态 J-V，也可看反向偏压或 V ≈ 0 附近的斜率：R_sh ≈ −(dV/dJ)|_V≈0。

③ 本网站如何提取 J_ph、R_s 和 R_sh

J₀₁：在高电压区（V ∈ [0.85·V_oc, 0.98·V_oc]）用单二极管模型 J = J_sc − J₀₁(exp(qV/kT)−1) 拟合提取，避免 Rs/Rsh 及复合电流的干扰；
R_s：在高电流区 J ∈ [0.75·J_sc, 0.98·J_sc] 内做线性拟合 V = a·J + b，取 R_s = |a|（避免中间区结电阻和短路点 R_sh 的干扰）；
R_sh：在正偏低电压区 V ∈ [0, min(0.15 V, 0.2·V_oc)] 内，对 J > 0 的点线性拟合 J = b·V + a，取 R_sh = |1/b|（模拟暗态 J-V 0~50 mV 范围的斜率，避免负 V 数据与 R_s 影响）；
FF 损失分解（ΔFF_Rs、ΔFF_Rsh、ΔFF_J02）直接使用上述斜率法提取的 R_s 和 R_sh（与 Khanna 2013 论文方法一致），不依赖两二极管模型拟合值；
两二极管模型拟合（J_ph, J₀₁, J₀₂, n₂, R_s, R_sh）仅用于 Fig.1 电流分量分解图（J_D1、J_D2、J_Shunt），不参与损失计算。

🖼️ 参考文献图示（Khanna 2013）

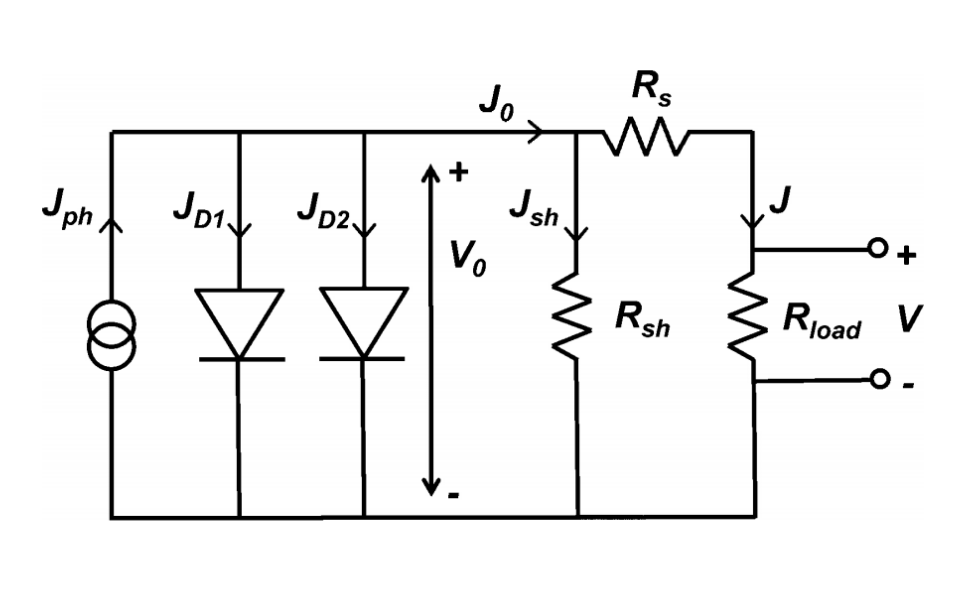

图 1：两二极管模型等效电路

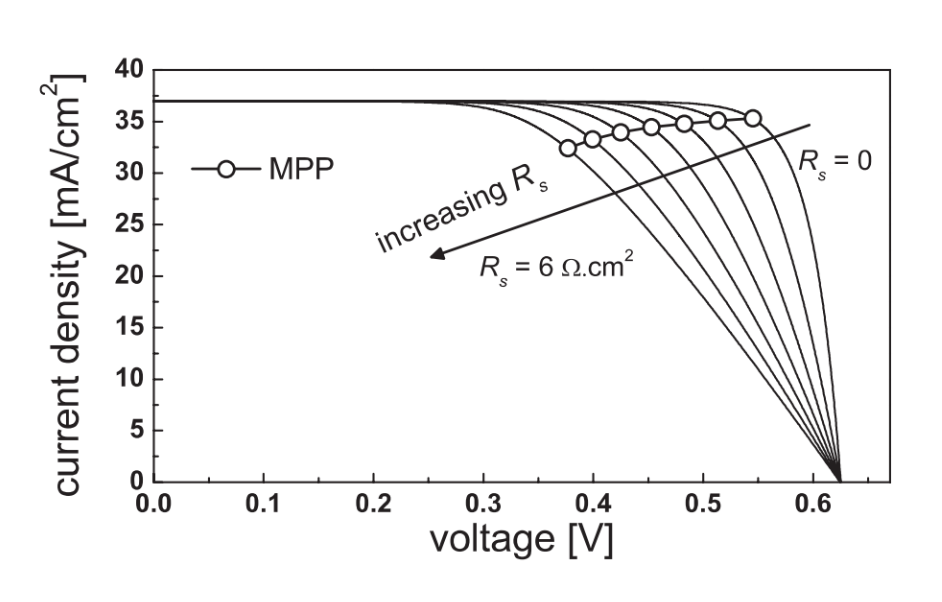

图 2：不同 R_s 下的 J-V 曲线族

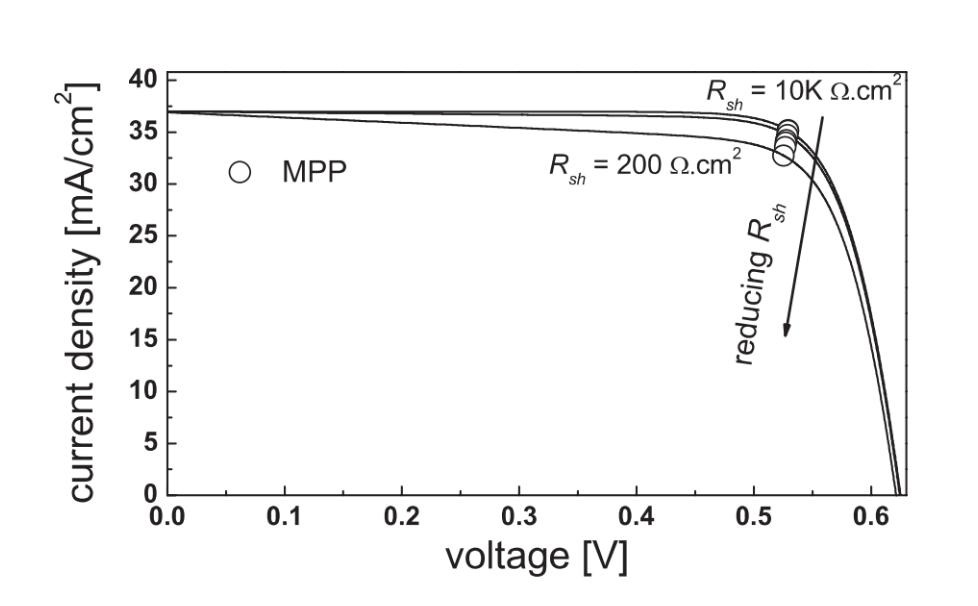

图 3：不同 R_sh 下的 J-V 曲线族

🔍 FF 损失来源速查

每一类 FF 损失都有对应的物理来源，定位原因时可按此清单逐项排查。

🔴 ΔFF_Rs — 串联电阻损失

Rs 是 J-V 曲线高电流区的斜率，反映电流通过电池时的阻碍。

前端栅线设计：栅线宽度、间距、根数，遮光与传导的 trade-off
材料体电阻：衬底电阻率、n 型/p 型掺杂浓度与均匀性
发射极薄层电阻：扩散方阻 R_□ 过高，影响横向电流传输
金属接触电阻：金属-半导体界面的比接触电阻率 ρ_c
金属浆料电阻：浆料固化后的固有电阻与印刷厚度
工艺影响：烧结温度、接触深度、退火条件

🟠 ΔFF_Rsh — 并联电阻损失

Rsh 是 V≈0 处 J-V 曲线的斜率倒数，反映漏电通路。

边缘漏电：划边/刻蚀后边缘的 Si 暴露，形成表面复合通道
局部高缺陷密度区：位错、晶界、缺陷簇成为漏电捷径
工艺步骤残留：去磷硅玻璃（PSG）/去氮化硅不彻底，金属残留造成桥接

🟢 ΔFF_J02 — 复合电流损失

J02 代表空间电荷区和中性区的复合，两二极管模型中的第二二极管。

空间电荷区（SCR）的 SRH 复合：禁带中深能级缺陷辅助复合
电池边缘复合：表面悬挂键和边缘缺陷的复合中心
局部高缺陷密度区：位错、微裂纹、杂质沉积区的复合
关键工艺步骤：扩散、沉积、刻蚀、清洗过程引入的体缺陷
